链板输送线支撑架结构分析如下：

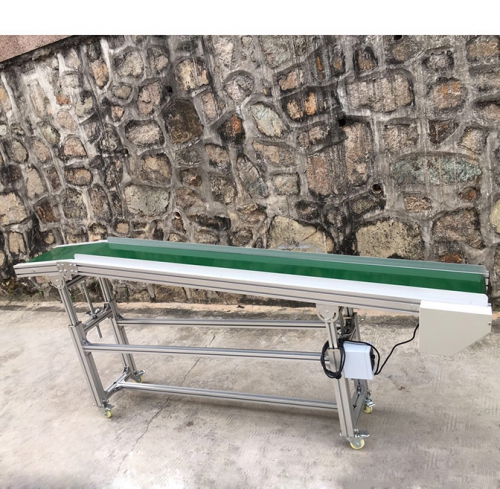

　　链板输送线支撑架的主要用途是为输送机的滚子链提供运行轨道，为固定链板提供坚固的支撑部件。

　　链板式输送机线架设计有三种类型：

　　1.带有轴承和返回链的轨道，轨道为角钢，一般嵌有耐磨钢棒；

　　2.钢轨作为轴承和返回轨道；

　　3.它是a型和B型的组合。支承轨为钢轨，返回轨为角钢。

　　上述各类结构一般由带轨道的钢架、拉杆和角钢梁组成。长距离输送机采用桁架支撑，与皮带输送机一样设置人行通道。

　　导向挡板通常根据设计容量下链条层的高度确定。主要考虑的是由于材料对导向挡板的摩擦阻力而增加链条的张力。一般来说，导向挡板的高度等于材料层高度的1.5倍。

　　一般来说，应考虑装配线的链板厚度：每个链板能承受相应材料的总重量，且挠度应束缚在较小的范围内，以防止链板在搭接处弯曲；装载过程中落块材料的冲击会导致链板变形；输送材料的耐磨性；耐腐蚀性和耐化学反应性；预期使用寿命；经济成本（成本）束缚。

　　如果运输的材料具有腐蚀或化学反应特性，可在金属链板表面添加保护涂层。如果运输的材料害怕被金属链板污染，链板可以由金属合金制成。
